2026年3月　環境包装設計事例の紹介と解説

パレット積載考慮トレー

今月は、車載部品の段ボールトレーの設計事例になります。
条件にパレット（1170×1130）への積載効率を最大限に、があげられました。

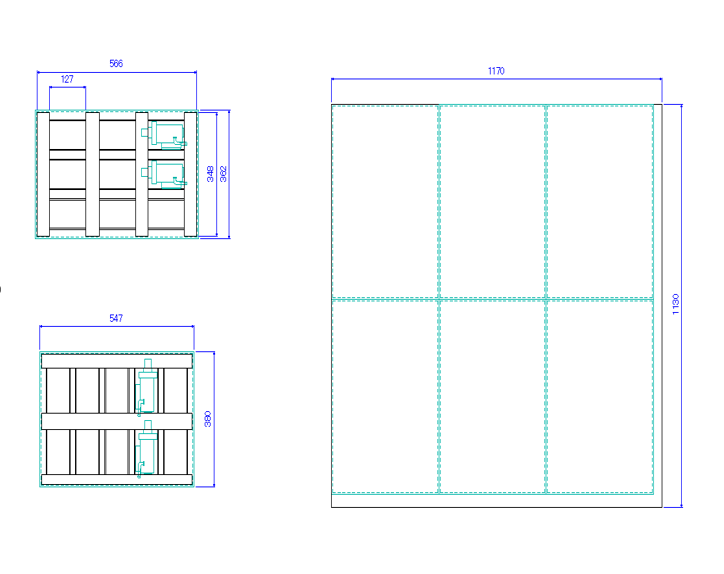

左図面はパレットサイズを考慮しながらの検討段階の図面になります。
左上が初回設計の9入れ仕様その下が最終的に提案した10入れの仕様。

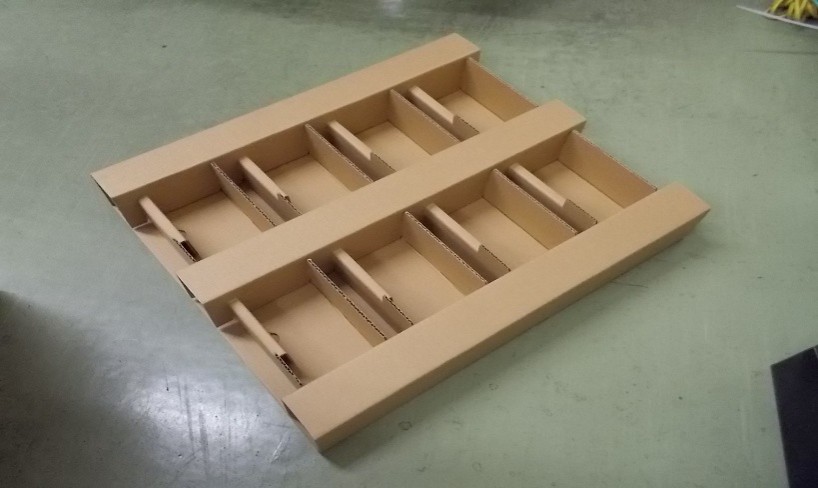

設計当初は入れる方向性の無い仕様で検討しましたが右写真のように、製品の隙間を埋める押さえを追加したため、仕切りに方向性ができました。そこで、前後の空間を別のものに変更、入数を最大値としました。現在、右下の変更タイプにて提案中になります。
