現在対応しているキャビネット用の側板保護材の設計となります。

客先でも輸送事故があり、改善が必要ということで、側板保護材の設計依頼がありました。客先から、このようなイメージというイラストで、受け部にエペランまたはハイプルを包むように段ボールで巻くという内容でした。

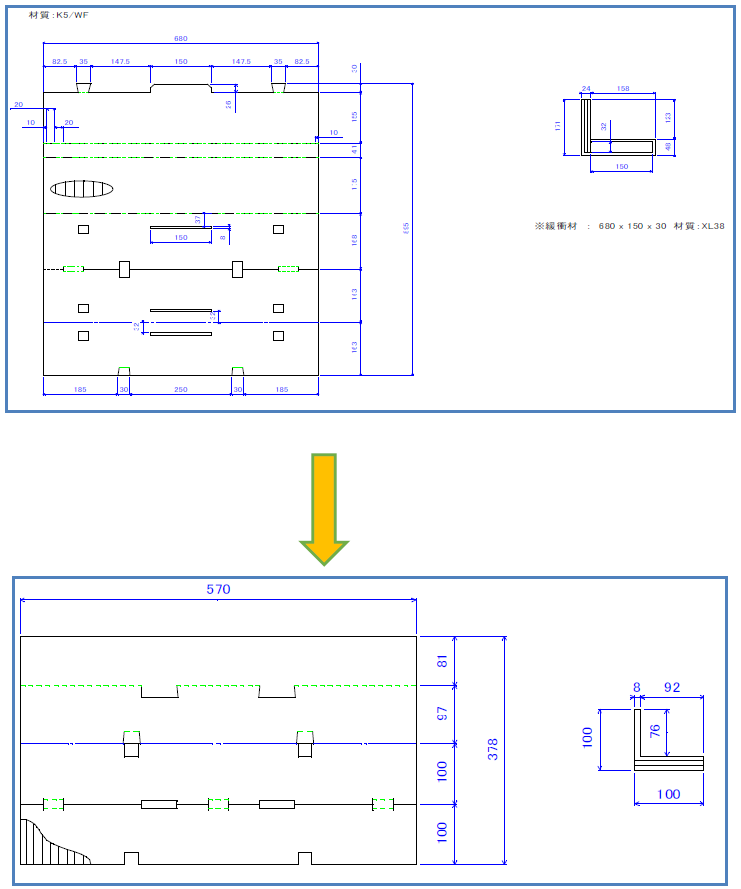

そこで、まず左図上のような仕様を設計しましたところ、価格面から段ボールのみでできないかということになり、左図下のような仕様で簡素化しました。

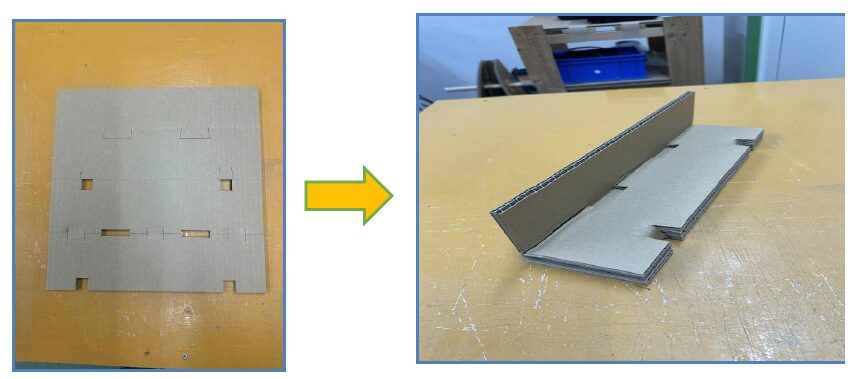

組み上げると下写真のようになり、背板の部分は突起をつけることで受け部で支えることができる仕様です。サイズが5～6種類くらいあり、数量も期待できるところです。輸送試験も合格したので、注文待ちとなります。
